Fasshandling ist mehr als ein Hub
Fässer sind schwer, sperrig und häufig nur an definierten Flächen sicher zu greifen. In der Chemie-, Kunststoff- und Pharmaindustrie kommt eine weitere Ebene hinzu: Der gesamte Arbeitsbereich kann als explosionsgefährdeter Bereich eingestuft sein.
Ein geeignetes Handhabungssystem muss deshalb zwei Aufgaben zusammen lösen. Es führt das Fass kontrolliert durch den Prozess und wird für die konkrete ATEX-Zone ausgelegt. Ein Standardgerät nachträglich in einen Ex-Bereich zu stellen, reicht nicht aus.
Der Bewegungsablauf bestimmt die Lösung
Vor der Produktauswahl steht der reale Arbeitsablauf. Ein Fass kann nur umgesetzt werden. Es kann aber auch vom Boden aufgenommen, gedreht, über einen Mischer positioniert und dosiert entleert werden. Für jeden dieser Schritte ändern sich Greifpunkt, Schwerpunkt und erforderlicher Arbeitsbereich.
Typische Aufgaben sind:
- Fässer von Palette oder Bereitstellplatz aufnehmen
- Gebinde zwischen Arbeitsplätzen transportieren

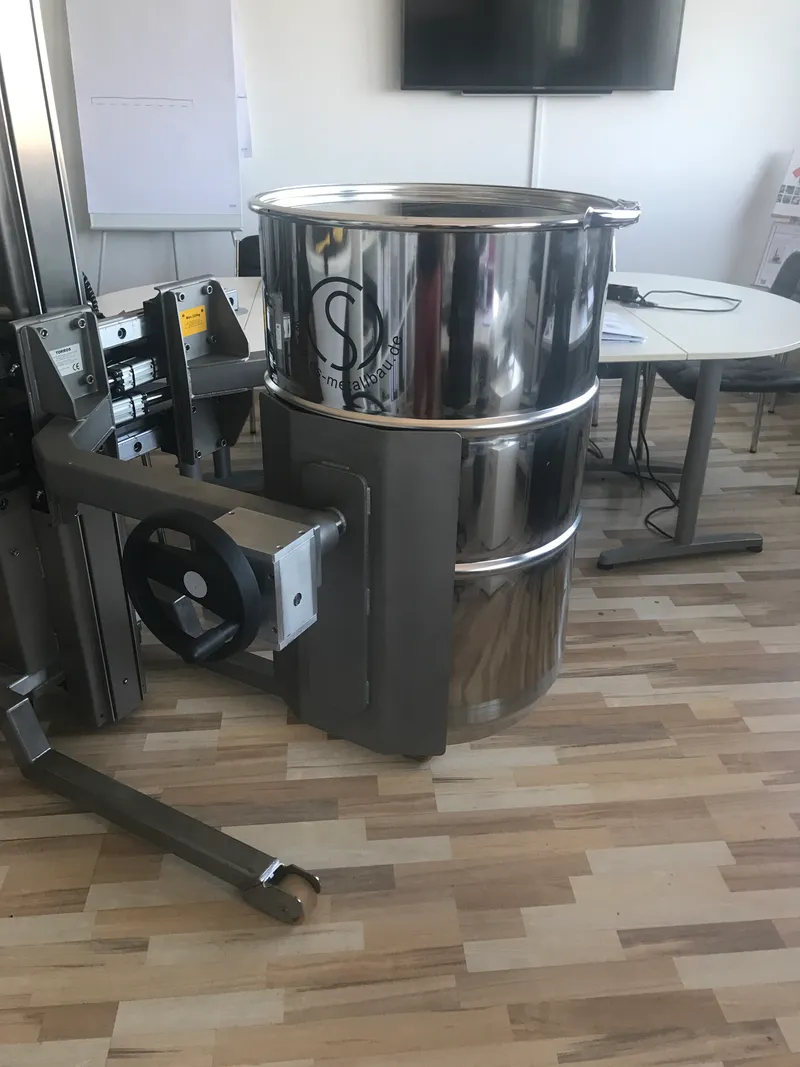

- Fässer ausrichten oder um die eigene Achse drehen
- Inhalte kontrolliert in einen Prozessbehälter entleeren
- Leere Gebinde wieder sicher absetzen

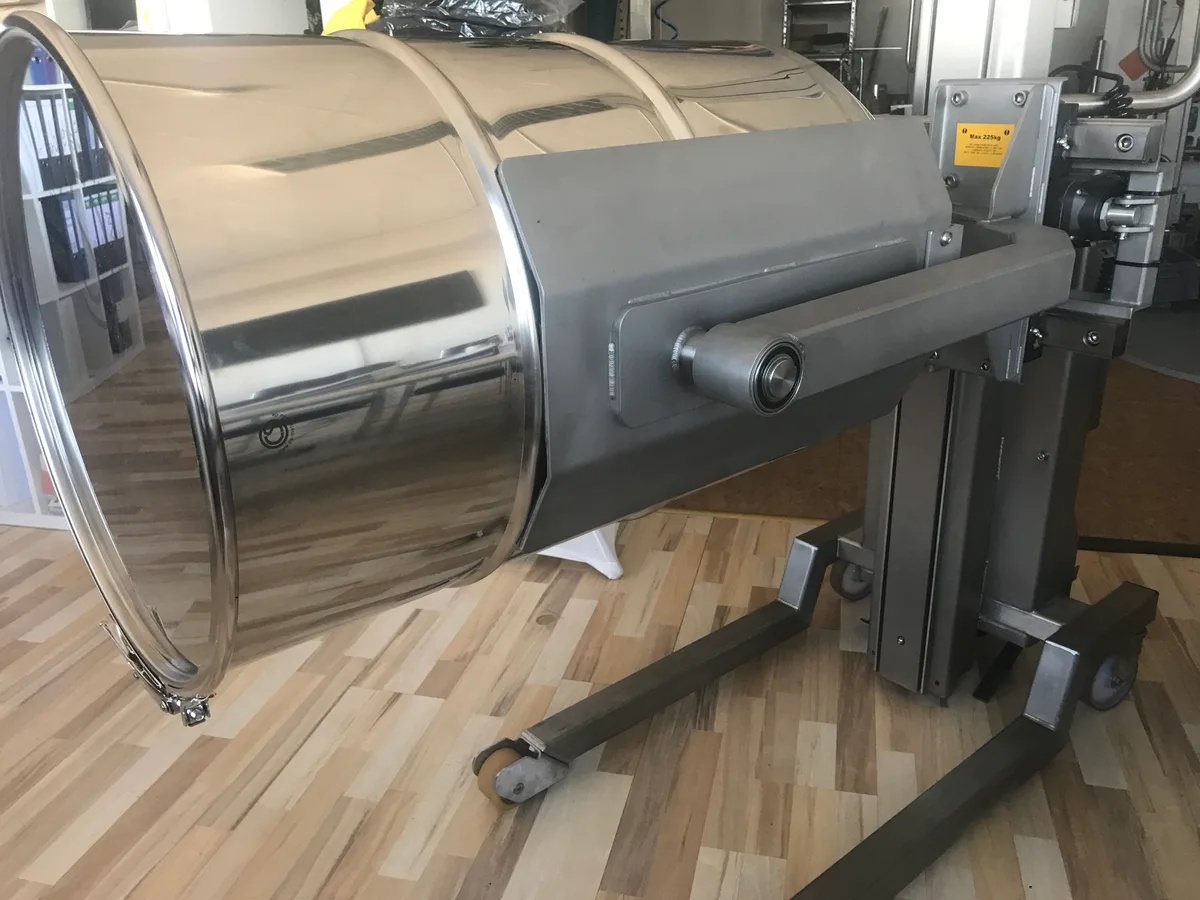

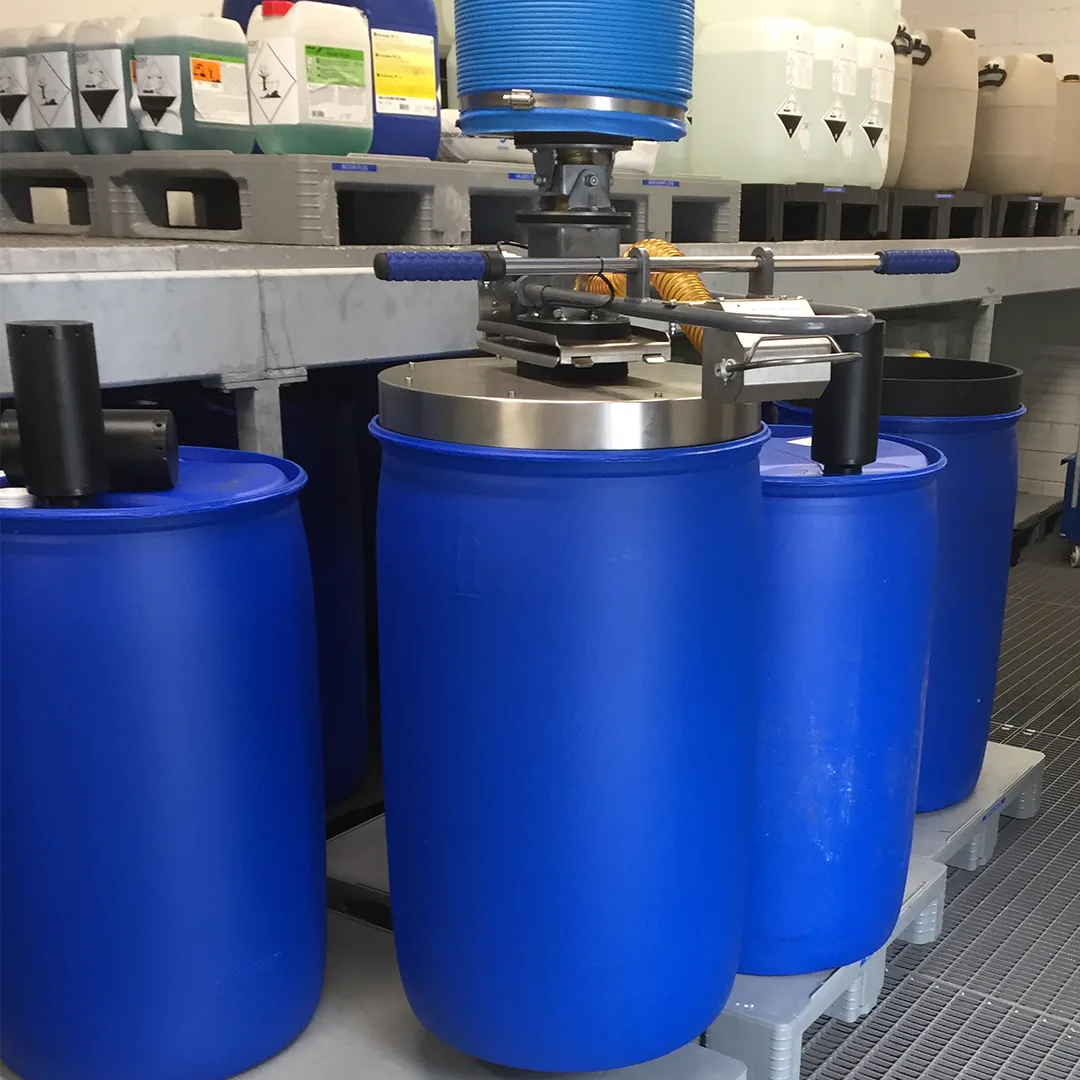

Bei einer mobilen Anwendung übernimmt die Hebehilfe ezzLIFT Hub, Transport und Positionierung. Das Lastaufnahmemittel wird auf Fassgeometrie, Rand, Deckel und vorgesehene Bewegung abgestimmt. Für geeignete dichte Oberflächen kann auch der Vakuumheber ezzFAST eine schnelle Aufnahme ermöglichen.
Der Greifer muss zum Fass passen
Nicht jedes Fass lässt sich gleich aufnehmen. Ein Sauger benötigt eine geeignete, ausreichend dichte Kontaktfläche. Ein mechanischer Greifer kann am Rand, am Mantel oder an konstruktiv vorgesehenen Punkten ansetzen. Bei empfindlichen Oberflächen müssen Klemmdruck und Kontaktmaterial berücksichtigt werden.
Für die Auslegung zählen insbesondere:
- Werkstoff und Oberfläche des Fasses
- Durchmesser, Höhe und Gewicht
- Lage des Schwerpunkts bei Teilfüllung
- Deckel, Rand und vorhandene Greifflächen
- gewünschter Dreh- oder Kippwinkel
- Aufnahme- und Absetzpositionen
Diese Daten entscheiden darüber, ob Vakuum, Formschluss oder eine Kombination die passende Lösung ist. Bei wechselnden Fassgrößen muss außerdem geklärt werden, welche Verstellung im täglichen Betrieb sicher und praktikabel bleibt.
ATEX betrifft das gesamte System
Im Ex-Bereich wird nicht nur der Greifer betrachtet. Hebegerät, Kran, Energieversorgung, Schläuche und alle leitfähigen Verbindungen gehören zur Systemauslegung. Abhängig von Zone und Anwendung können ableitfähige Materialien, Erdungsverbindungen und eine pneumatische Energieversorgung erforderlich sein.
Die konkrete Ausführung ergibt sich aus der betrieblichen Gefährdungsbeurteilung. BHT stimmt das Handhabungssystem auf Zone, Stoff, Gebinde und Prozess ab. Weitere technische Hintergründe zeigt der Beitrag zum Vakuumheber im Ex-Bereich.
Fünf Angaben für die Projektprüfung
Eine belastbare Vorauswahl beginnt mit wenigen konkreten Angaben:
- Welche Fässer werden bewegt?
- Wie schwer sind volle und teilentleerte Gebinde?
- Welche Bewegung soll das System ausführen?
- Welche ATEX-Zone und Stoffgruppe gelten am Arbeitsplatz?
- Wie viel Platz steht zwischen Aufnahme und Ziel zur Verfügung?
Aus diesen Angaben entsteht ein Handhabungskonzept, das Sicherheit, Produktivität und Ergonomie gemeinsam betrachtet. Entscheidend ist nicht ein einzelnes Gerät, sondern das abgestimmte Zusammenspiel aus Tragsystem, Hebetechnik und Lastaufnahmemittel.
