Der Prozess endet nicht beim Anheben
In der Lebensmittel-, Kosmetik- und Pharmaproduktion wechseln die Anforderungen von Schritt zu Schritt. Ein geschlossener Sack lässt sich anders greifen als ein offener Karton mit Innenliner. Beim Dosieren kommt die Mengenkontrolle hinzu. Beim Rollenwechsel bestimmen Kern, Einbauhöhe und Maschinenzugang die Lösung.
Eine belastbare Auslegung betrachtet deshalb nicht nur das Gewicht. Gebinde, Bewegungsbahn, Hygienezone und Zielprozess gehören zusammen. Die folgenden vier Aufgaben zeigen, wie unterschiedlich Handhabung im Hygienebereich und Reinraum sein kann.
1. Geschlossene Gebinde zuführen
Säcke mit Mehl, Zucker, Stärke, Milchpulver oder pharmazeutischen Hilfsstoffen müssen häufig über einer Mischeröffnung positioniert werden. Manuell entsteht dabei eine ungünstige Kombination: heben, nach vorn reichen und die Last halten.

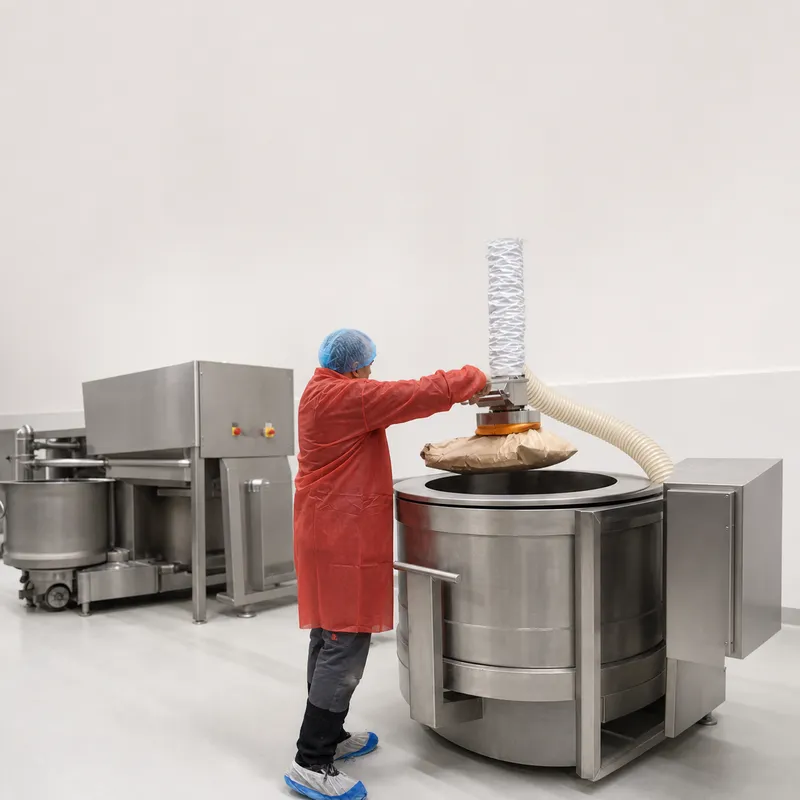

Der Vakuumheber ezzFAST nimmt ein geeignetes geschlossenes Gebinde an seiner Oberfläche auf. Das System trägt das Gewicht. Die Bedienperson führt den Sack zum Mischer und positioniert ihn über der Einfüllöffnung.
Für die Auslegung werden Verpackungsoberfläche, Aufnahmeplatz, Zielhöhe und Reinigungsanforderungen geprüft. Ein Gewebesack, ein beschichteter Papiersack und eine dichte Kunststoffverpackung können unterschiedliche Sauger benötigen.
2. Angebrochene Gebinde stabilisieren
Nach der ersten Entnahme verändert sich das Verhalten des Gebindes. Restinhalt kann verrutschen, ein Karton verformt sich und der Innenliner verliert seine definierte Lage. Direktes Nachgreifen in der Nähe des offenen Produkts erzeugt zusätzliche Kontaktpunkte.

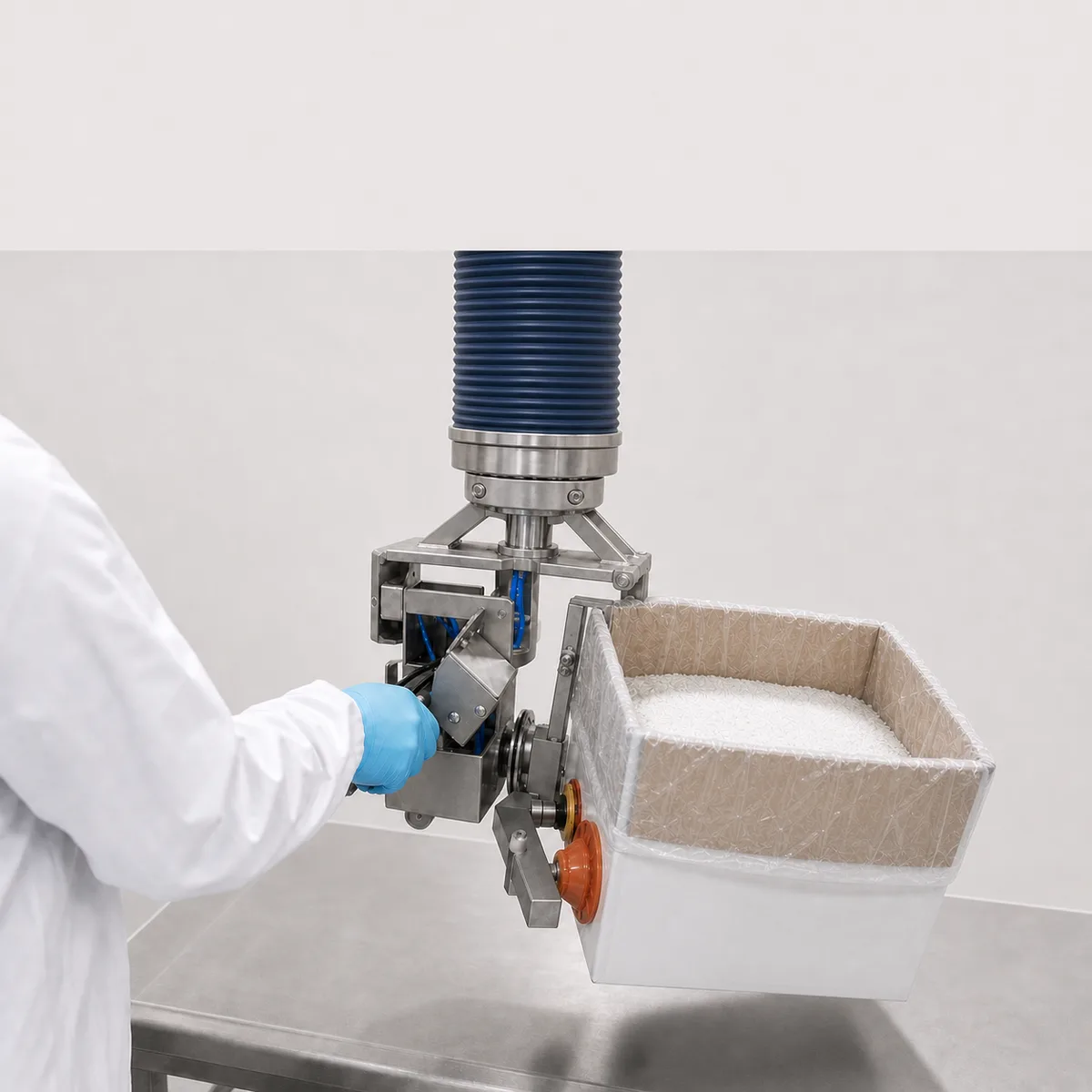

Ein Greif- und Drehwerkzeug setzt an festgelegten Punkten der Verpackung an. Es stabilisiert den offenen Karton und führt ihn kontrolliert in die gewünschte Position. Geometrie, Füllstand, Liner und Kippwinkel entscheiden über die konkrete Konstruktion.
3. Wiegen und dosiert entleeren

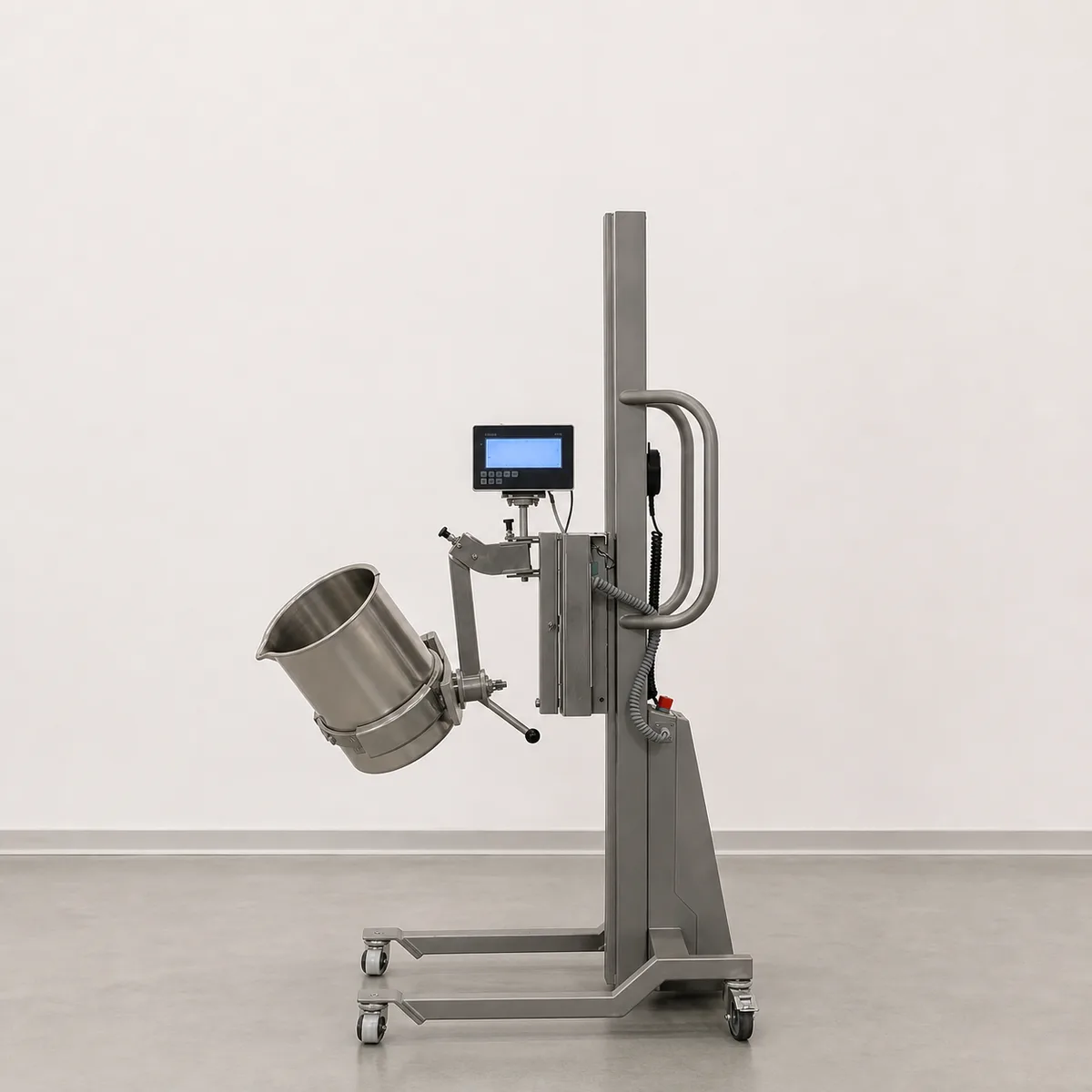

Beim Dosieren werden Heben, Positionieren und Mengenkontrolle oft als getrennte Schritte behandelt. Eine mobile Hebehilfe ezzLIFT kann das Gebinde während des gesamten Ablaufs aufgenommen halten. Eine integrierte Gewichtsanzeige erfasst die Gewichtsabnahme beim Entleeren.
Ob diese Methode zum Prozess passt, hängt von gewünschter Dosiergenauigkeit, Gebindegeometrie und Medium ab. Pulver, Granulate und Flüssigkeiten benötigen jeweils passende Halte- und Kippwerkzeuge. Prozessanforderungen und Messkonzept werden gemeinsam geprüft.
4. Materialrollen an Verpackungsmaschinen wechseln
Folien, Etikettenmaterialien und andere Rollen müssen bis vor die Maschinenaufnahme transportiert und dort genau ausgerichtet werden. Die letzten Zentimeter sind häufig die anspruchsvollsten: Einbauhöhe, Kern und Achse müssen zusammenpassen, während neben der Anlage wenig Platz bleibt.

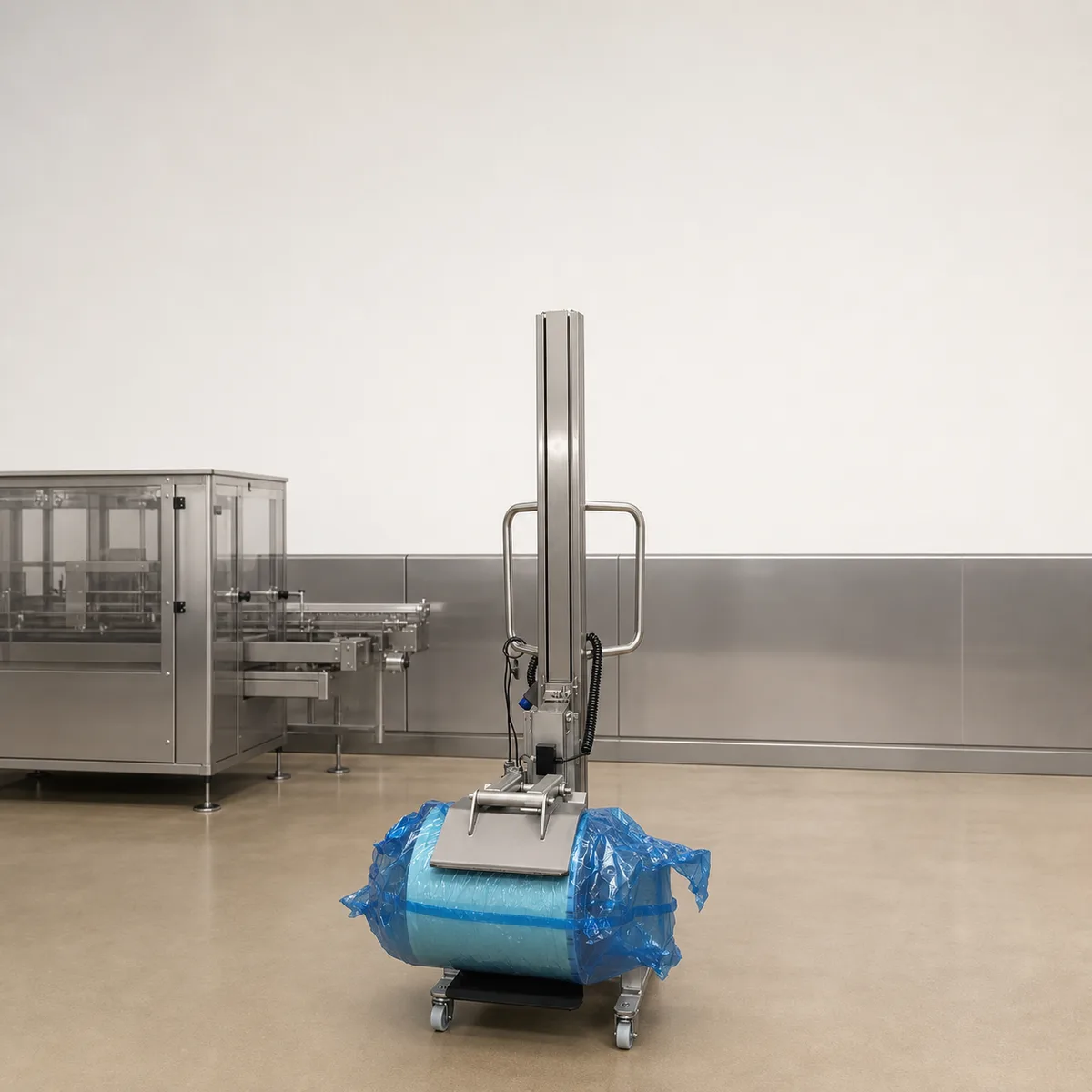

ezzLIFT nimmt die Rolle an der Bereitstellung auf, fährt sie zur Maschine und richtet sie vor der Aufnahme aus. Je nach Zone kommen Edelstahl- oder reinraumgeeignete Ausführungen infrage. Rollengewicht, Abmessungen, Kern, Einbauhöhe und Fahrweg bestimmen das Lastaufnahmemittel.
Gemeinsame Auslegungskriterien
Die vier Aufgaben nutzen unterschiedliche Greifprinzipien. Die Planungsfragen bleiben jedoch ähnlich:
| Planungsfrage | Einfluss auf die Lösung |
|---|---|
| Was wird bewegt? | bestimmt Greifer, Sauger oder Plattform |
| Ist das Gebinde offen? | beeinflusst Stabilisierung und Kontaktpunkte |
| Welche Bewegung folgt? | legt Hub-, Dreh- und Kippfunktionen fest |
| Welche Zone gilt? | bestimmt Werkstoffe, Oberflächen und Reinigung |
| Wo liegen Start und Ziel? | definiert Arbeitsbereich und Mobilität |
| Wie wird dosiert oder geprüft? | bindet Waage und Prozesssteuerung ein |
Eine hygienische Ausführung allein löst noch keine Handhabungsaufgabe. Erst das Zusammenspiel aus Last, Werkzeug, Gerät und Prozess ergibt einen kontrollierten Ablauf. BHT prüft diese vier Ebenen anhand realer Gebinde, Layout und Reinigungskonzept.
