Verpacken beginnt vor dem Karton
Ein fertiges Werkstück muss zum Packplatz gelangen. Danach folgen Einsetzen, Weitergabe, Sicherheitsprüfung und Palettieren. An jeder Station ändern sich Last, Greiffläche und Zielposition. Genau deshalb sollte Kartonhandling als Prozesskette geplant werden — nicht als Sammlung einzelner Hebevorgänge.
Die folgenden fünf Schritte zeigen typische Übergaben in Verpackung und Intralogistik. Sie bilden keinen starren Standardablauf. Jede Anlage benötigt eine Auslegung nach Werkstück, Karton, Takt und Arbeitsplatz.
1. Das Werkstück zum Packplatz führen
Runde, empfindliche oder geometrisch besondere Werkstücke lassen sich oft nicht sicher am Karton greifen. Zuerst muss deshalb das Bauteil selbst aufgenommen werden. Ein passend ausgelegter Greifer hält es an definierten Punkten.

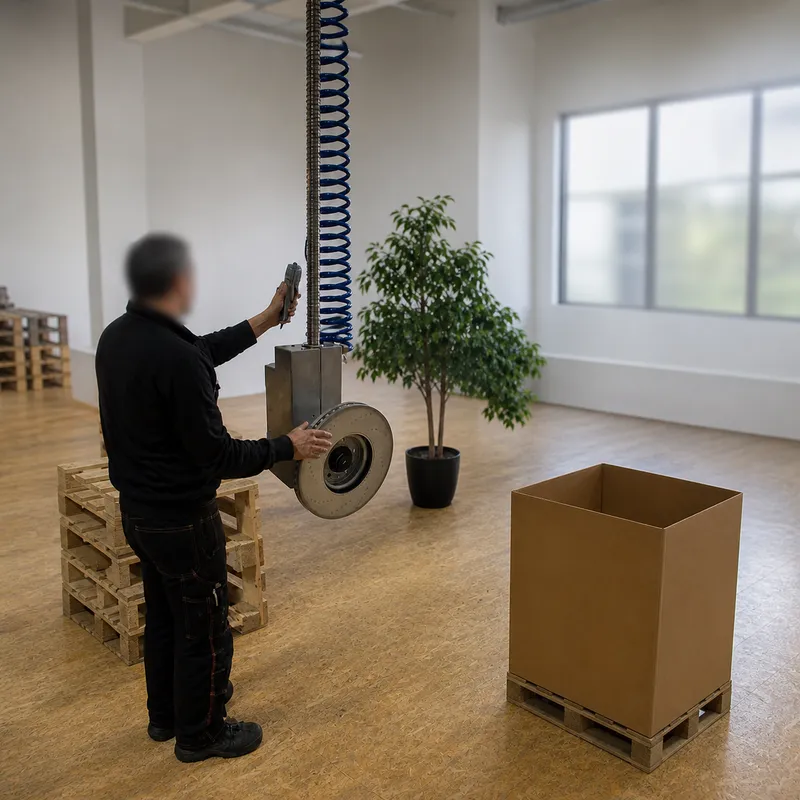

Der Balancer ezzFLOW trägt die Last, während die Bedienperson das Werkstück ausrichtet und kontrolliert in Karton oder Kiste absetzt. Weniger Wuchten und Nachgreifen schützen Bedienperson und Bauteil. Gleichzeitig entsteht eine definierte Ausgangslage für den nächsten Prozessschritt.
2. Karton in Umkarton einsetzen
Beim Einsetzen eines kleineren Kartons in einen Umkarton entscheidet die letzte senkrechte Bewegung. Schräges Absetzen kann Seitenwände eindrücken oder den Karton verkanten.

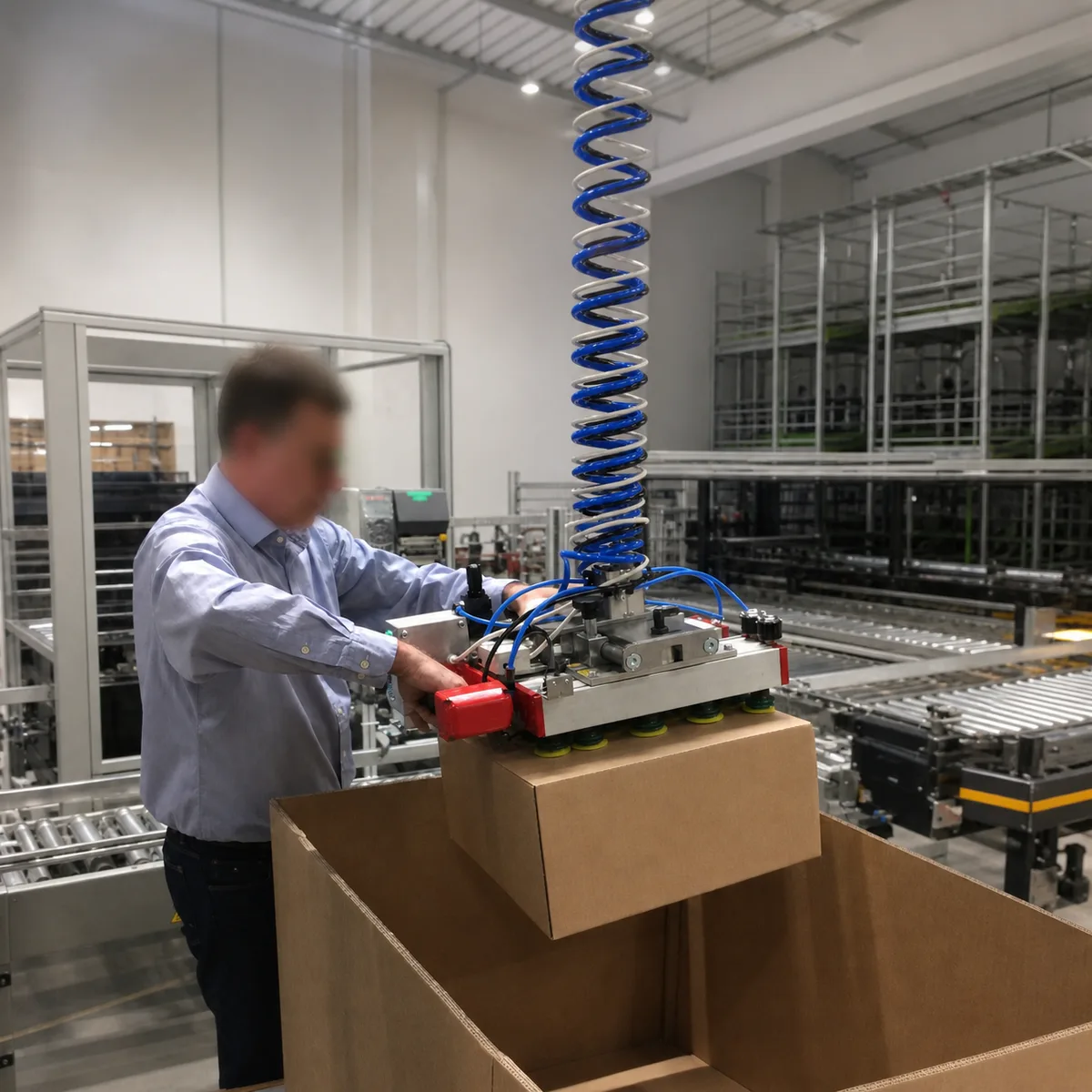

Ein Vakuumgreifer nimmt den Karton von oben auf. Die Bedienperson richtet ihn über der Öffnung aus und senkt ihn kontrolliert ab. Saugeranordnung, Kartonoberfläche und verfügbarer Freiraum müssen zusammenpassen.
3. Übergaben im Takt stabilisieren
Hoher Durchsatz entsteht nicht allein durch schnelle Einzelbewegungen. Entscheidend sind wiederholbare Aufnahme- und Ablagepunkte. Variieren Greifpunkt und Zielposition, gehen Sekunden durch Ausrichten und Nachfassen verloren.

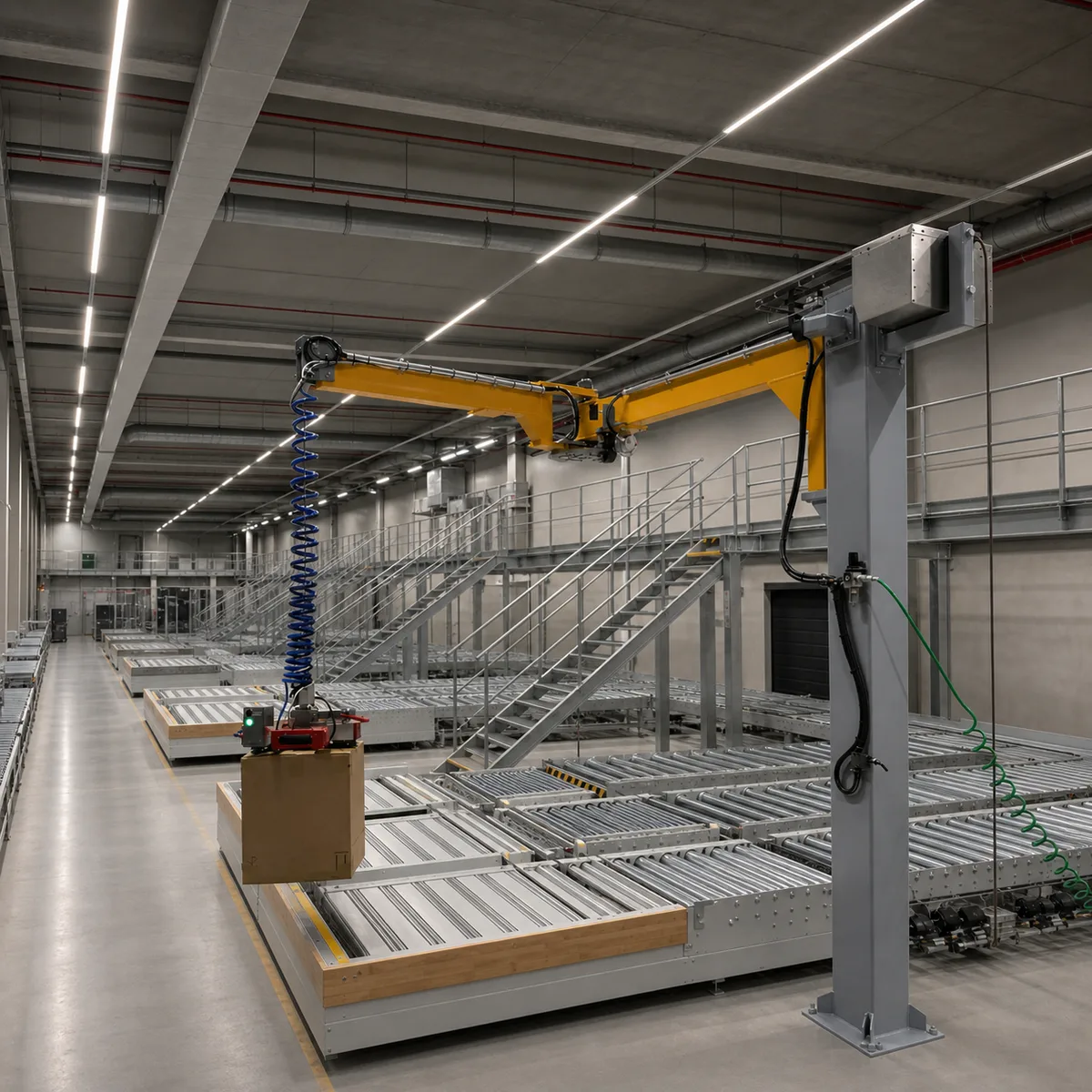

Ein integriertes Handhabungssystem führt den Karton entlang eines klaren Bewegungswegs. Der Vakuumheber ezzFAST übernimmt das Gewicht. Ein Kransystem ezzLINK deckt den erforderlichen Arbeitsbereich zwischen Bereitstellung und Fördertechnik ab.
4. Die konkrete Vakuumaufnahme prüfen

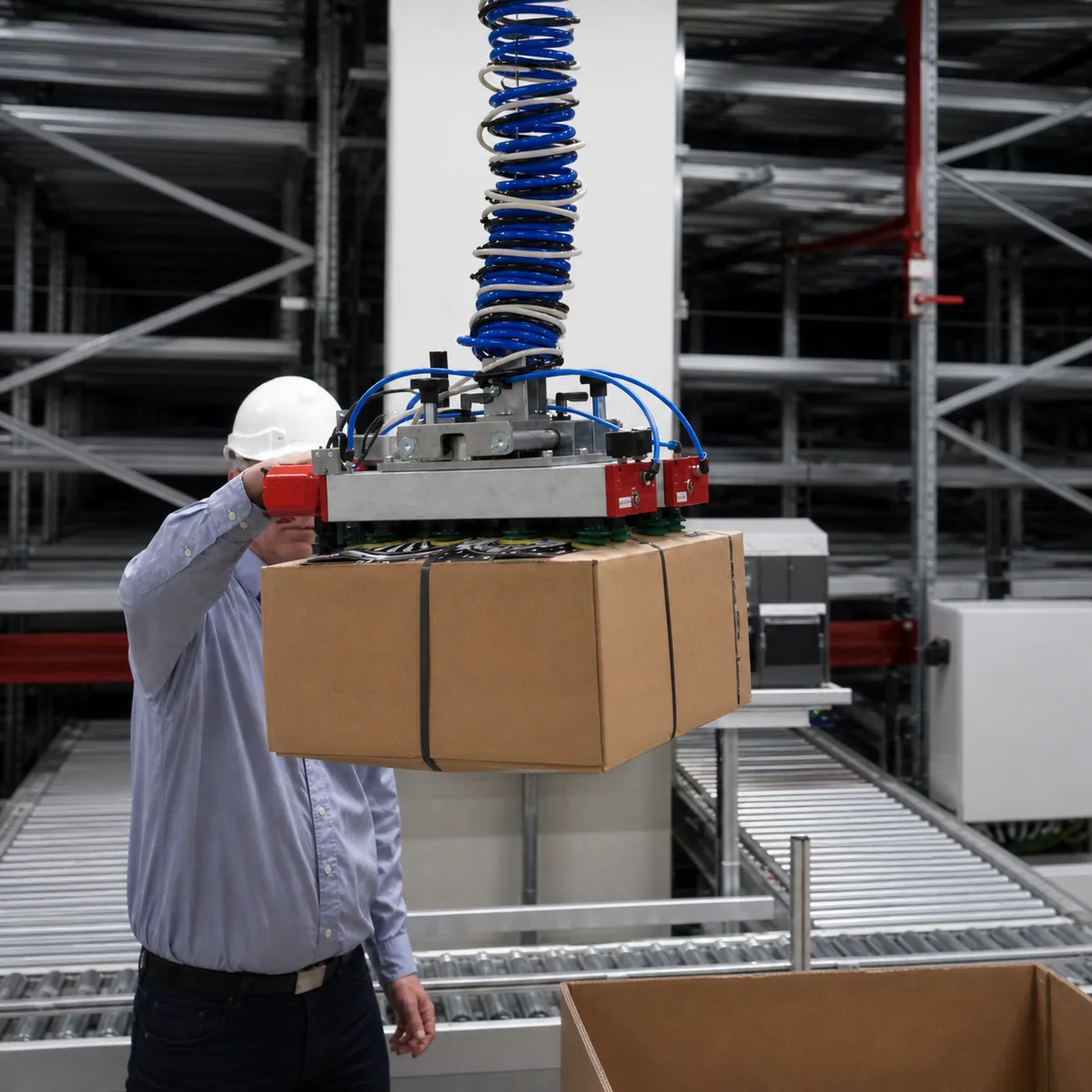

Beim Vakuumhandling müssen Kartonoberfläche, tatsächlich belegte Saugfläche, Saugeranordnung und Schwerpunkt als System geprüft werden. Ein Rütteltest kann zeigen, welche Haltereserve die konkrete Kombination bei Bewegung und Stößen besitzt.
Auch das Verhalten bei sinkendem Vakuum gehört in das Sicherheitskonzept. In der hier betrachteten Auslegung wird die Last kontrolliert abgesenkt, bis sie wieder auf einer tragenden Fläche steht. Dieses Verhalten ist auf die konkrete Systemkonfiguration bezogen und wird nicht pauschal auf jede Vakuumlösung übertragen.
5. Über die gesamte Palettenhöhe ergonomisch arbeiten
Ein Karton muss nicht außergewöhnlich schwer sein, um über eine Schicht zur Belastung zu werden. Wiederholung, Reichweite, untere Palettenlagen und Stapelhöhe wirken zusammen.

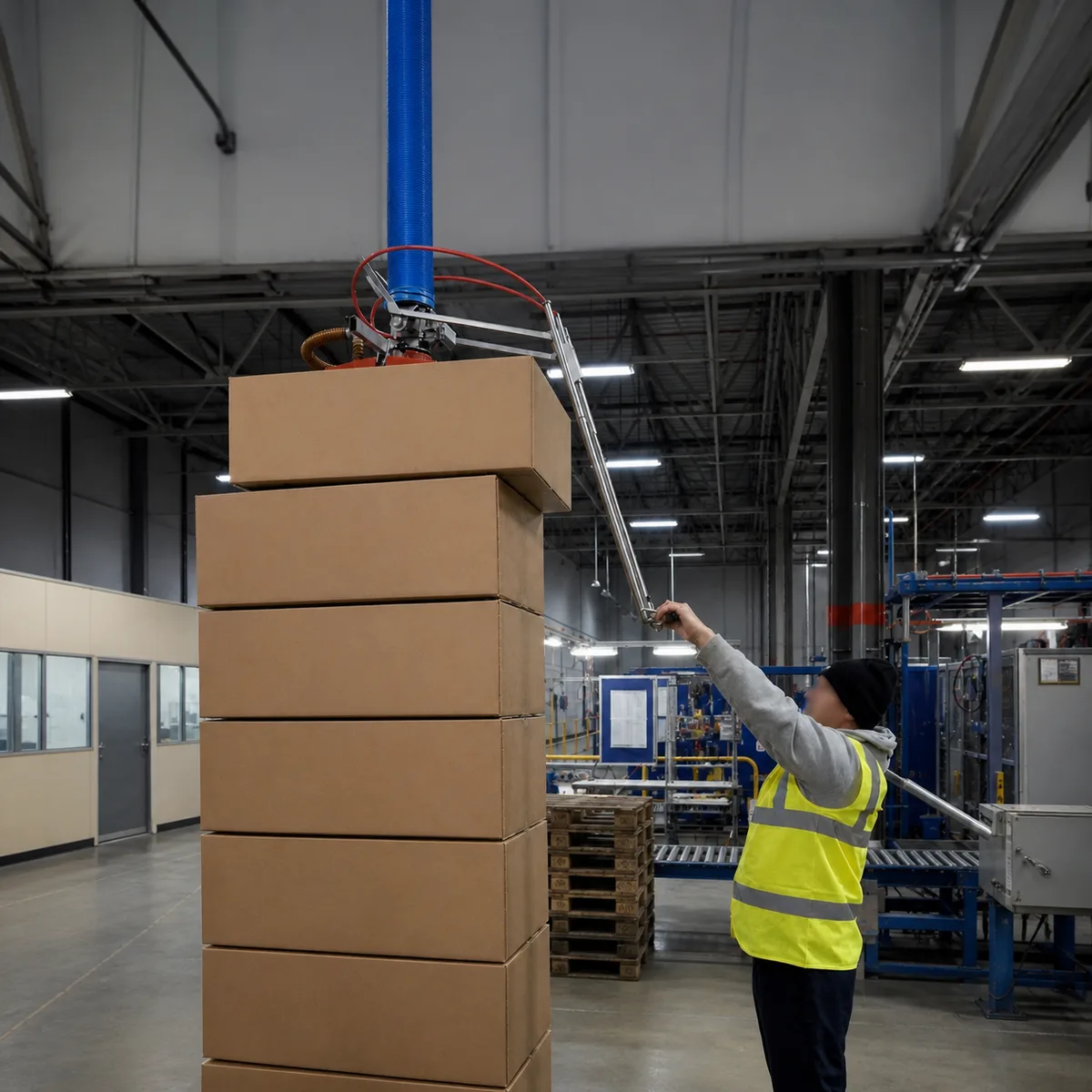

Der Vakuumheber trägt das Gewicht, während die Bedienperson den Karton über den Steuergriff führt. Für die Auslegung zählt der gesamte Arbeitsraum: tiefste Aufnahme, höchste Ablage, horizontale Reichweite und mögliche Störkonturen.
Fünf Schritte, eine gemeinsame Planung
| Prozessschritt | Zentrale Auslegungsfrage |
|---|---|
| Werkstück zuführen | Wo darf das Bauteil sicher gegriffen werden? |
| Karton einsetzen | Wie bleibt die Zielöffnung sichtbar und erreichbar? |
| Übergabe stabilisieren | Wo liegen wiederholbare Aufnahme- und Ablagepunkte? |
| Vakuum prüfen | Wie reagieren Karton, Sauger und System bei Bewegung? |
| Palettieren | Welcher Arbeitsbereich entsteht über die gesamte Schicht? |
Wer diese Stationen gemeinsam betrachtet, vermeidet lokale Optimierungen, die an der nächsten Übergabe neue Probleme erzeugen. BHT legt Greifer, Hebegerät und Tragsystem auf den vollständigen Verpackungsablauf aus — für Sicherheit, Produktivität und Ergonomie entlang der Prozesskette.
